坦桑尼亞金礦項目：微細浸染型金礦選礦工藝研究

坦桑尼亞是非洲第四大產金國，近年來，赴坦桑尼亞進行礦業開發與投資的中資企業不在少數。但是對于一些難選金礦的深入研究卻為數不多。本文以坦桑尼亞某微細浸染型金礦為例，為您介紹選礦工藝的研究過程。

鑫海礦裝坦桑尼亞金礦項目1

1、微細浸染型金礦性質

(1)礦物組成

該金礦床礦石中主要有價元素為金，品位為5. 17 g /t，有害元素砷和硫品位分別為0. 43 % 和2. 50 % 。金礦石中金屬礦物主要為黃鐵礦( 7. 80 % ) 、毒砂( 5. 95 % ) 、磁鐵礦( 2. 80 % ) 、菱鐵礦( 2. 50 % ) ，少量赤鐵礦、鈦鐵礦、閃鋅礦、黃銅礦等; 脈石礦物中含量較高的為石英( 29. 50 % ) 、長石( 21. 50 % ) 、碳酸鹽( 7. 50 % ) 、綠泥石( 7. 00 % ) 、黑云母( 6. 00 % ) 、黏土礦物( 5. 00 % ) ，另有少量的磷灰石、碳質礦物等。

(2)嵌布特征

金礦物中包裹金占49 % ，粒間金占47 % ，裂隙金占4 % 。礦石中金礦物顆粒較小，以細粒金為主，微粒金次之，中粒、粗粒金含量較少，細粒金( 0.01～0.037 mm) 占比達78.5 % ，微粒金( ﹤0.01 mm) 占比 14 % 。自然金形態以角粒狀、枝杈狀為主，麥粒狀、葉片狀次之。

鑫海礦裝坦桑尼亞金礦項目2

2、選礦工藝探索試驗

根據礦石性質和金的賦存狀態，本次試驗研究開展了重選、全泥氰化浸出、浮選探索試驗，基于所得結果進行工藝優化。

(1)重選

原礦中粒間金和裂隙金分別占47% 和4%，因而在研究過程中選擇搖床開展重選回收試驗。試驗結果表明: 磨礦細度-0.075mm占75%條件下，重選精礦金品位49.50g/t，產率為2.20%; 尾礦中金品位高，由此可判斷出該金礦石嵌布粒度較細，礦物的密度沒有明顯差異性，重選工藝不適宜。

(2)全泥氰化浸出

全泥氰化浸出試驗中，當磨礦細度-0.075mm占85% 、浸出時間24h時，金浸出率為44.29% ; 提高磨礦細度至-0. 075mm占95% 時，氰化金浸出率為46.62% ; 即便進一步增加磨礦細度到-0.040mm占96% ，金浸出率僅為47% ，并沒有明顯的改善，說明原礦金嵌布粒度較細，不易解離。因此，該礦石不宜采用全泥氰化浸出工藝。

(3)浮選

單一浮選流程為一粗三掃二精，磨礦細度為-0. 075mm占70%，粗選捕收劑丁基黃藥和丁銨黑藥用量分別為60g/t 和40g/t，起泡劑2 號油用量為40g/t。取得的試驗指標為：粗精礦金品位為53.88g/t，金回收率為62.53% ，尾礦金品位為0.81g/t。

鑫海礦裝坦桑尼亞金礦項目3

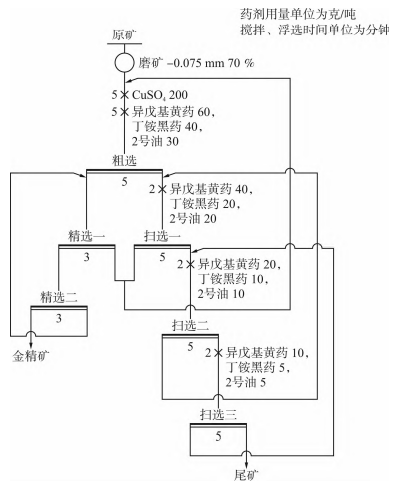

3、浮選條件試驗

浮選試驗考察的指標主要包括磨礦細度、活化劑用量、捕收劑種類及用量、起泡劑用量。

經磨礦細度試驗確定磨礦細度- 0.075mm占70 %為宜;經活化劑用量試驗確定活化劑硫酸銅用量為200 g /t;經捕收劑種類和用量試驗，確定捕收劑種類為異戊基黃藥+丁銨黑藥組合，用量為：粗選異戊基黃藥60g /t，丁銨黑藥40g /t; 掃選一異戊基黃藥40 g /t，丁銨黑藥20 g /t; 掃選二異戊基黃藥20g/t，丁銨黑藥10g/t; 掃選三異戊基黃藥10g /t，丁銨黑藥5g /t。
